الآلة التخديريتكون من أربعة أنظمة فرعية رئيسية من حيث مبدأ العمل: نظام دائرة إمداد الغاز والتحكم ، ونظام دائرة التنفس والتهوية ، ونظام التطهير ، ومجموعة من وظائف النظام وشاشات دائرة التنفس. تحتوي بعض أجهزة التخدير أيضًا على بعض أجهزة المراقبة والإنذارات للإشارة إلى قيم وتغيرات بعض المتغيرات والمعايير الفسيولوجية المتعلقة بوظيفة القلب والرئة أو تركيز الغازات والمخدر في خليط التنفس. بشكل عام ، لا يوفر المصنعون سوى مجموعات أقل من المراقبة والإنذار للمنتجات القياسية.
يوضح ما يلي بشكل أساسي تكوين ووظيفة آلة التخدير من مبدأ العمل:
1. إمدادات الغاز ونظام حلقة التحكم
نظرًا لأن آلة التخدير تحتاج إلى الكثير من الأكسجين عندما تعمل ، فعادة ما يتم الحصول عليها من نظام إمداد الغاز المركزي أو أسطوانات الأكسجين بالمستشفى. يجب أن يمر كل مدخل غاز من الأسطوانة إلى الدائرة عبر مرشح وصمام تهوية أحادي الاتجاه ومنظم. يمكن للمنظم أن يقلل الضغط إلى ضغط العمل المناسب لآلة التخدير. لا يتطلب نظام إمداد الغاز المركزي منظمًا ، لأن الغاز قد انخفض إلى حوالي 4 كجم. ضغط العمل المناسب لآلة التخدير هو 3-6 كجم. تحتوي معظم أجهزة التخدير على نظام إنذار بفشل مصدر الأكسجين. إذا كان ضغط الأكسجين أقل من 2.8 كجم ، فسيقوم الجهاز بتقليل أو قطع تدفق الغازات الأخرى وتنشيط الإنذار.

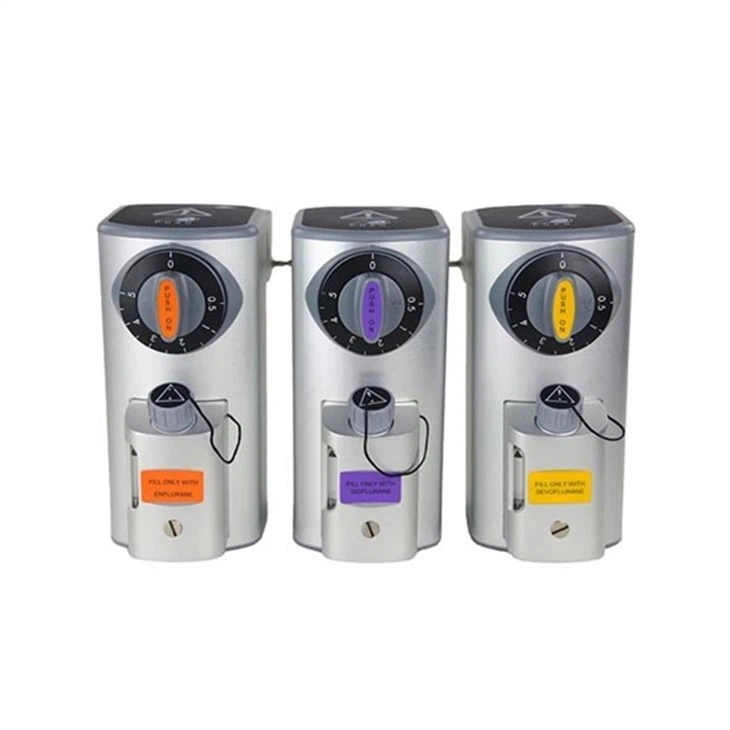

يتم التحكم في معدل تدفق كل غاز في جهاز التدفق المستمر بواسطة مقياس التدفق ويتم عرضه بواسطة مقياس التدفق. يمكن أن يكون مقياس التدفق ميكانيكيًا أو مستشعرًا إلكترونيًا مزود بشاشة LCD. بعد أن يمر الغاز عبر صمام التحكم ومقياس التدفق ، فإنه يدخل دائرة الضغط المنخفض ، إذا لزم الأمر ، يمر عبر المرذاذ ثم يتم إمداد المريض به. للحصول على آلة تخدير جيدة ، يجب ربط آلية التحكم في التدفق لغاز الضحك والأكسجين ، وبهذه الطريقة فقط لن تنخفض نسبة الأكسجين إلى غاز الضحك إلى الحد الأدنى (0.25 لتر / دقيقة).
2- نظام دائرة التنفس والتهوية
يمكن أن توفر معظم آلات التخدير تدفقًا مستمرًا للأكسجين وغاز التخدير ، وهو ما يسمى بنظام الدورة الدموية. يوجد في هذا النوع من أجهزة التخدير نوعان رئيسيان من دوائر التنفس ، نوع مغلق ونوع شبه مغلق. في دائرة التنفس المغلقة ، يعود كل الغازات التي يزفرها المريض إلى الدورة الدموية بعد إزالة ثاني أكسيد الكربون. في الوضع شبه المغلق ، يدخل جزء من الغاز الذي ينفثه المريض في الدورة الدموية ويخرج جزئيًا من الدورة الدموية. في نظام الدورة الدموية ، يُطلق على تدفق الغاز الطازج أقل من 1 لتر / دقيقة تخدير منخفض التدفق ، ويطلق على تدفق الغاز الطازج أقل من 0.5 لتر / دقيقة تخدير التدفق الأدنى.
تتطلب التهوية اليدوية من المشغل أن يضغط باستمرار على الوسادة الهوائية لجعل المريض يتنفس. خلال عملية طويلة ، لا يشعر المشغل بالتعب الشديد فحسب ، بل يؤثر أيضًا على المهام الأخرى. لذلك ، غالبًا ما تستخدم أجهزة التنفس الصناعي للسماح للمريض بالتنفس ميكانيكيًا. يدفع جهاز التنفس الصناعي الغاز المختلط للتخدير إلى دائرة المريض&ونظام التنفس ، ويقبل الغاز والغازات الطازجة التي يزفرها المريض. يمكن لطبيب التخدير ضبط المعلمات مثل حجم المد والجزر ومعدل التنفس ونسبة الشهيق والزفير والتهوية الدقيقة وفقًا لحالة المريض &. اضبط طريقة التهوية لتلبي الاحتياجات المختلفة للمريض.
3.نظام التنظيف
يتكون نظام التنظيف ، المعروف أيضًا باسم نظام امتصاص ثاني أكسيد الكربون ، من 1-2 خزانات امتصاص ثاني أكسيد الكربون. تمتلئ الخزانات بجير الصودا أو جير الباريوم. وتتمثل الوظيفة الرئيسية في إزالة ثاني أكسيد الكربون من هواء زفير المريض.
4. نظام المراقبة والإنذار
تحتوي آلة التخدير على مجموعة من الأجهزة ذات الصلة بالمراقبة وفقًا لتكوينات مختلفة ، مثل مراقبة مجرى الهواء ، وعلم وظائف الأعضاء ، وتركيز غاز التخدير ، والمراقبة التي يمكن أن تعكس بشكل غير مباشر عمق تخدير المريض&واسترخاء العضلات.
تم تجهيز معظم أنظمة المراقبة لآلات التخدير بجهاز مراقبة أساسي كمنصة للنظام. يتضمن محتوى المراقبة: ضغط مجرى الهواء ، وحجم المد المستنشق ، والتهوية الدقيقة ، ومعدل التنفس ، وأنظمة الإنذار ذات الصلة. يمكن شراء المراقبة الأخرى المطلوبة بشكل منفصل وإضافتها إلى النظام.

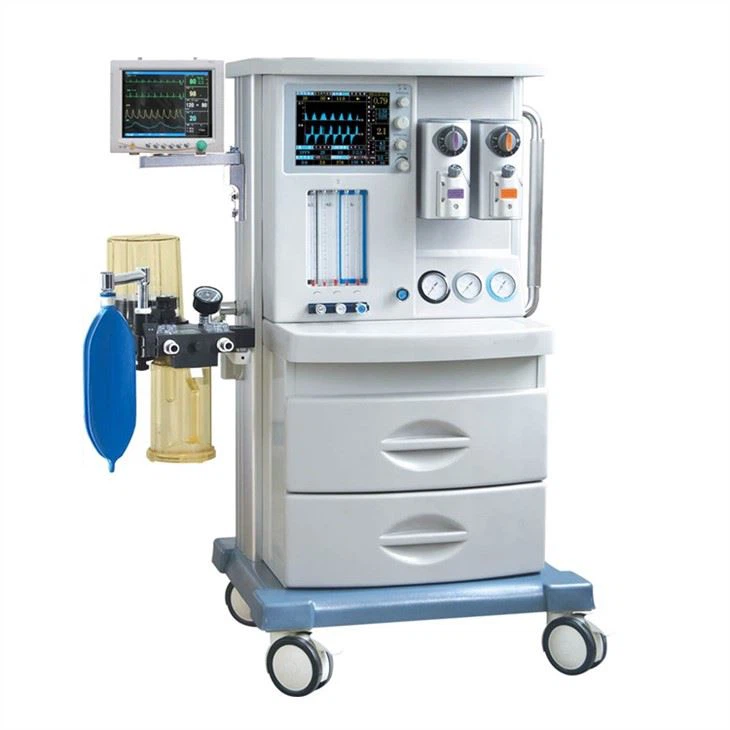

بالإضافة إلى ذلك ، يجب أن تكون محطة عمل التخدير مجهزة بنظام إدارة معلومات التخدير ، والذي يمكنه تلقي وتحليل وتخزين المعلومات المتعلقة بالإدارة السريرية والإدارية للتخدير ، وجمع المعلومات تلقائيًا من جهاز المراقبة ، وإنشاء سجل التخدير تلقائيًا. . تتكون آلة التخدير هيكليًا من الأجزاء التالية: الإطار ، الدائرة الخارجية ، جهاز التنفس الصناعي ، ونظام المراقبة.
