هيكل ونوعالموجات فوق الصوتيةالمسبار ، بالإضافة إلى ظروف الإثارة الخارجية ، معلمات النبض ، والعمل ، ووضع التركيز ، لهما علاقة كبيرة بشكل شعاع الموجات فوق الصوتية الذي ينبعث منه ، وله أيضًا علاقة كبيرة بالأداء والوظيفة والجودة من جهاز التشخيص بالموجات فوق الصوتية. مادة عنصر المحول لها علاقة قليلة بشكل شعاع الموجات فوق الصوتية ؛ ومع ذلك ، فإن الكفاءة الكهروإجهادية وضغط الصوت وكثافة الصوت وجودة التصوير لانبعاثه واستقباله أكثر ارتباطًا.
مسبار صدى النبض:
مسبار واحد: عادةً ما يختار أرضية السيراميك الكهروضغطية في قرص رفيع مسطح كمحول طاقة. عادةً ما يعتمد التركيز بالموجات فوق الصوتية على طريقتين: التركيز النشط لمحول الطاقة ذي الغلاف الكروي الرقيق أو على شكل وعاء والتركيز على عدسة التأريخ الصوتي للقرص الرفيع المسطح. يشيع استخدامها في جهاز فحص المروحة الميكانيكي من النوع A ، والنوع M ، ومعدات التشخيص بالموجات فوق الصوتية الدوبلرية النبضية.
المسبار الميكانيكي: يمكن تقسيم عدد الرقائق الكهربائية المضغوطة ووضع الحركة إلى نوعين: محول وحدة التردد الترددي المسح المتأرجح ومسبار المسح الضوئي متعدد العناصر. وفقًا لخصائص مستوى فرق المسح ، يمكن تقسيمه إلى مسح قطاعي ومسح شعاعي بانورامي ومسبار مسح خطي مستطيل الشكل.

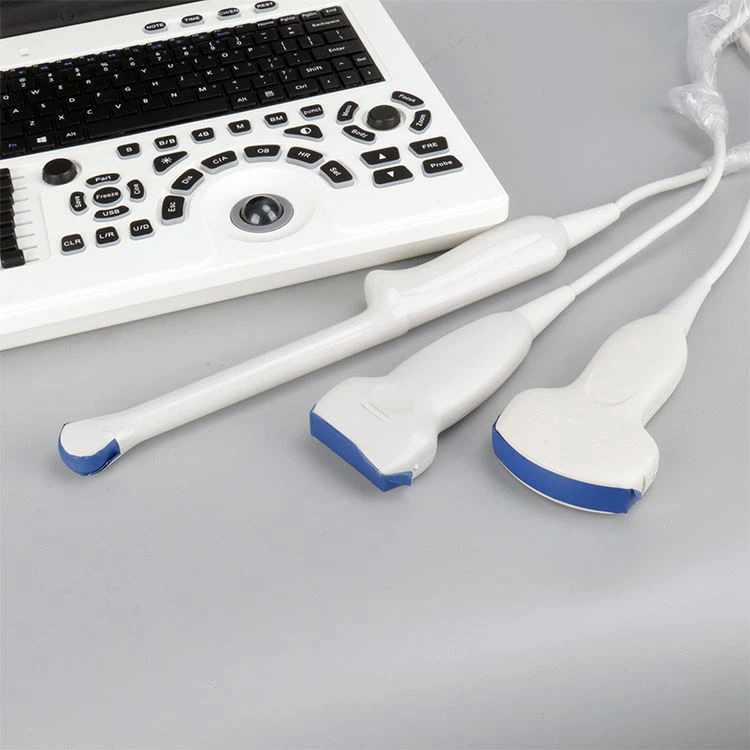

المسبار الإلكتروني: يتبنى بنية متعددة العناصر ويستخدم مبدأ الإلكترونيات لإجراء مسح شعاع الصوت. وفقًا للهيكل ومبدأ العمل ، يمكن تقسيمها إلى مجموعة خطية وصفيف محدب ومسبار صفيف مرحلي.
مسبار أثناء العملية: يستخدم لعرض الهيكل الداخلي وموقع الأدوات الجراحية أثناء العملية. إنه مسبار عالي التردد بتردد حوالي 7 ميجا هرتز. يتميز بخصائص الحجم الصغير والدقة العالية. لديها ثلاثة أنواع: نوع المسح الميكانيكي ، نوع المصفوفة المحدبة ونوع التحكم في الأسلاك.
مسبار البزل: يمر عبر تجويف الجسم المقابل ، متجنبًا غازات الرئة وغازات الجهاز الهضمي والأنسجة العظمية للاقتراب من الأنسجة العميقة المراد فحصها ، مما يحسن قابلية الكشف والدقة. في الوقت الحاضر ، هناك مجسات عبر المستقيم ، مجسات عبر الإحليل ، تحقيقات عبر المهبل ، مجسات عبر المريء ، مجسات تنظيرية للمعدة ، مجسات تنظيرية للبطن. هذه المجسات ميكانيكية ، يتم التحكم فيها بالأسلاك أو من نوع مصفوفة محدبة ؛ لها زوايا مختلفة على شكل مروحة ؛ هناك نوع ذو مستوى واحد ونوع متعدد المستويات. التردد مرتفع نسبيًا ، حوالي 6 ميجا هرتز بشكل عام. في السنوات الأخيرة ، تم أيضًا تطوير مجسات عبر الأوعية الدموية ذات عيار أقل من 2 مم وتردد أعلى من 30 ميجاهرتز.
المسبار الشفوي: يمر عبر تجويف الجسم المقابل ، متجنبًا غازات الرئة وغازات الجهاز الهضمي وأنسجة العظام للاقتراب من الأنسجة العميقة المراد فحصها ، مما يحسن قابلية الكشف والدقة.
في الوقت الحاضر ، هناك تحقيقات عبر المستقيم ، مجسات عبر الإحليل ، تحقيقات عبر المهبل ، مجسات عبر المريء ، مجسات تنظيرية للمعدة ، وتحقيقات تنظيرية. هذه المجسات هي أنواع مصفوفة ميكانيكية أو مسيطر عليها بالأسلاك أو محدبة ؛ لها زوايا مختلفة على شكل مروحة ؛ هناك أنواع ذات مستوى واحد وأنواع متعددة المستويات. التردد مرتفع نسبيًا ، حوالي 6 ميجا هرتز بشكل عام. في السنوات الأخيرة ، تم أيضًا تطوير مجسات عبر الأوعية الدموية ذات عيار أقل من 2 مم وتردد أعلى من 30 ميجاهرتز.
يستخدم مسبار الدوبلر بشكل أساسي تأثير دوبلر لقياس معاملات تدفق الدم ، بالإضافة إلى تشخيص أمراض القلب والأوعية الدموية ، ويمكن استخدامه أيضًا لمراقبة الجنين. وهي مقسمة بشكل أساسي إلى الأنواع الثلاثة التالية:
1. مسبار دوبلر ذو الموجة المستمرة: يتم فصل معظم رقائق المرسل والمستقبل. من أجل جعل مسبار دوبلر ذو الموجة المستمرة لديه حساسية عالية ، بشكل عام لا يتم إضافة كتلة امتصاص. وفقًا للاستخدامات المختلفة ، تختلف أيضًا طريقة فصل رقاقة الإرسال ورقاقة الاستقبال لمسبار دوبلر ذي الموجة المستمرة.
2. مسبار دوبلر بموجة نبضية: الهيكل هو نفسه بشكل عام مسبار صدى النبض ، باستخدام رقاقة ضغط واحد ، مع طبقة مطابقة وكتلة امتصاص.
3. مسبار على شكل البرقوق: يتركز هيكله بشريحة إرسال واحدة وستة شرائح استقبال حوله ، مرتبة على شكل زهرة البرقوق ، تستخدم لفحص الجنين والحصول على معدل ضربات قلب الجنين.
