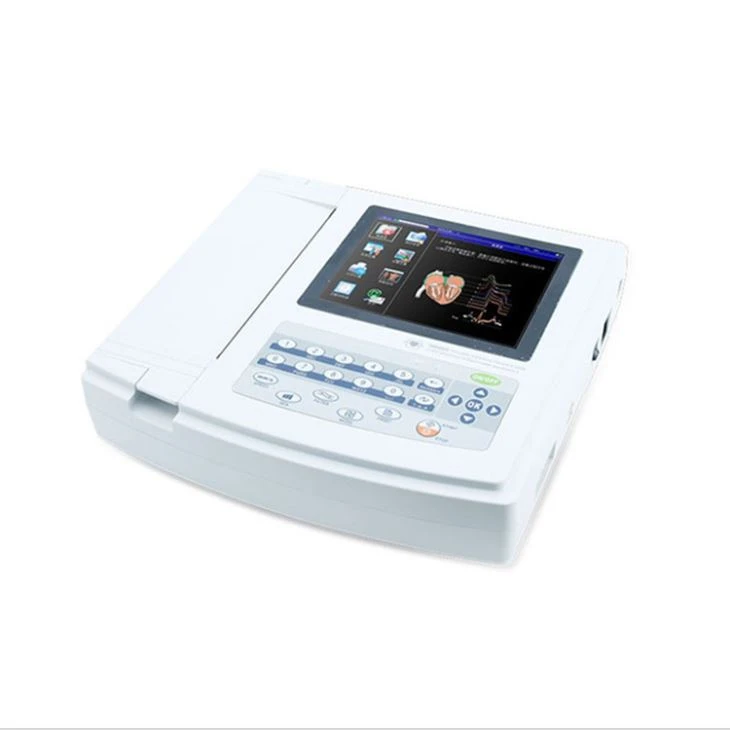

جهاز تخطيط القلب الكهربائي المستعمل في المستشفيات

معلمات جهاز تخطيط القلب الكهربائي YJ-ECG12G

بيئة العمل

درجة الحرارة: 5 درجة ~40 درجة
الرطوبة النسبية: 20%~80%(بدون تكاثف)
الضغط الجوي: 700هكتوباسكال~1060هكتوباسكال

بيئة النقل والتخزين

درجة الحرارة: -40 درجة ~+55 درجة
الرطوبة النسبية: أقل من أو تساوي 95%
الضغط الجوي: 500hPa~1060hP

وضع الإدخال

الحماية العائمة وإزالة الرجفان

استجابة التردد

0.05 هرتز ~ 150 هرتز (-3 ديسيبل ~+0.4 ديسيبل)

مركز أبحاث السوق

>60dB, >100 ديسيبل (إضافة فلتر)

ثابت الزمن

> 3.2s

تسرب تيار المريض

<10µA

جهد المعايرة

1 ميلي فولت

حساسية

2.5، 5، 10، 20، 40 مم/ملي فولت ±5%، الحساسية القياسية: 10 مم/ملي فولت ±2%

مستوى الضوضاء

أقل من أو يساوي 15µVp-p

تيار دائرة الإدخال

أقل من أو يساوي 50nA

معاوقة الإدخال

أكبر من أو يساوي 50MΩ(10Hz)

دقة أخذ العينات

12-بت

تصنيف السلامة

الفئة الأولى، النوع CF والجزء المطبق المقاوم لإزالة الرجفان

وضع التسجيل

نظام الطباعة الحرارية

حجم الورق

210 مم (عرض) × 20 م (طول)

تردد أخذ العينات

1000 هرتز

جهد الاستقطاب

±500 ملي فولت

مرشح تداخل تخطيط كهربية العضلات

25 هرتز/35 هرتز (-3 ديسيبل)

فلتر التيار المتردد

50 هرتز/60 هرتز (-20 ديسيبل)

سرعة الورق

التسجيل التلقائي: 25، 50 مم/ثانية، ±5%
تسجيل الإيقاع: 25، 50 مم/ثانية، ±5%
التسجيل اليدوي: 5، 6.25، 10، 12.5، 25، 50 مم/ثانية، ±5%

التسجيل التلقائي

ضبط السجل وفقًا لتنسيق ووضع التسجيل التلقائي، والتبديل التلقائي للأسلاك والقياس والتحليل.

سجل الإيقاع

تعيين السجل وفقًا لتنسيق ووضع تسجيل الإيقاع، والقياس والتحليل تلقائيًا.

التسجيل اليدوي

ضبط السجل وفقًا لتنسيق السجل، والتبديل يدويًا بين العملاء المحتملين.

معلمات القياس

معدل ضربات القلب، فاصل PR، مدة P، مدة QRS، مدة T، فاصل QT، Q-Tc، محور P، محور QRS، محور T، R(V5)، S(V1)، R(V5)+S(V1).

مزود الطاقة

تيار متردد: 100 فولت ~ 240 فولت (50/60 هرتز)
DC: بطارية ليثيوم قابلة لإعادة الشحن 7.4 فولت/2000 مللي أمبير في الساعة

مواصفات الصمامات

صمامان فاصل زمني للتيار المتردد (φ5×20 مم)، T1.6AL250V

درجة مقاومة الماء

0 IPX

وضع العمل

العمل المستمر

البعد

340 مم (طول) × 320 مم (عرض) × 85 مم (ارتفاع)

وزن

حوالي 3.2 كجم

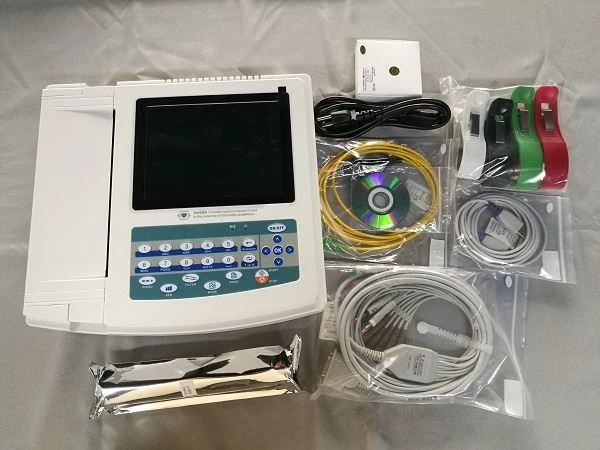

مُكَمِّلات

كابل توصيل، قطب كهربائي للأطراف، قطب كهربائي للصدر، ورق تسجيل حراري، سلك طاقة، سلك أرضي، دليل المستخدم

خياري

برنامج ECG-Sync + كابل USB، قطب تخطيط كهربية القلب القابل للاستخدام مرة واحدة، حقيبة، معجون موصل، كابل USB، بطاقة 3G، بطاقة Wi-Fi، دليل التشغيل عن بعد

العملية:

شاشة LCD ملونة TFT مقاس 8 بوصات، وموجات تخطيط القلب الكهربائي واضحة وعرض حالة العمل، وهي اقتصادية لتوفير ورق التسجيل؛

وضع التشغيل: شاشة تعمل باللمس ومفاتيح الوظائف؛

الوظيفة:

جمع المزامنة لـ 12- رسم القلب الكهربائي، اعتماد تقنية معالجة الإشارة الرقمية للحصول على أشكال موجية عالية الجودة لرسم القلب الكهربائي عبر مرشح التيار المتردد ومرشح خط الأساس ومرشح EMG لإشارة رسم القلب الكهربائي.

مزامنة عرض تخطيط القلب الكهربائي 3/6/12-، ووضع الطباعة، والحساسية، وسرعة الورق وحالة الفلتر، وما إلى ذلك على شاشة واحدة، مما يسهل التباين.

تعدد أوضاع الطباعة والتنسيقات، بما في ذلك اليدوي، 12*1، 6*2+1(رصاص الإيقاع)، 6*2، 3×4+2(رصاص الإيقاع)، الإيقاع 12، الإيقاع 10، الإيقاع 8، الإيقاع 6، إلخ. يمكن تعديل طول الموجة المطبوعة، مع وظيفة الطباعة بالتوقيت، والتي تلبي متطلبات مختلفة.

سرعة الورق: 5 مم/ثانية، 6.25 مم/ثانية، 10 مم/ثانية، 12.5 مم/ثانية، 25 مم/ثانية، 50 مم/ثانية.

مع وظائف التحليل التلقائي والتشخيص التلقائي لمعلمات تخطيط كهربية القلب الروتينية، يوفر نتائج القياس واستنتاج التشخيص التلقائي لمعدل ضربات القلب، وفترة PR، ومدة P، ومدة QRS، وفترة QT، وQ-Tc، ومحور P، ومحور QRS، ومحور T، وR(V5)، وS(V1)، وR(V5)+S(V1)، وما إلى ذلك مما يقلل العبء على الطبيب.

تتمتع الذاكرة المدمجة بقدرة تخزين تصل إلى 1000 حالة، مما يجعلها ملائمة لمراجعة الحالات والإحصائيات.

واجهة وتقرير متعدد اللغات (الصينية، الإنجليزية، التركية، البرتغالية، الألمانية، الروسية، الكازاخستانية).

مزود الطاقة

AC/DC، وفي حالة DC المثلى، يمكن للبطارية الليثيوم القابلة لإعادة الشحن المدمجة العمل بشكل مستمر لمدة 10 ساعات، والطباعة لأكثر من 3 ساعات و300-تخطيط كهربية القلب، والذي يلبي متطلبات زيارة المريض في المنزل وفحص الجسم.
